In modernen elektronischen Geräten und Schaltkreisen ist der Schaltkreisschutz ein entscheidendes Element. Durch den kontinuierlichen technologischen Fortschritt nimmt die Komplexität und Integration elektronischer Geräte ständig zu, wodurch der Bedarf an Schaltkreisschutz immer offensichtlicher wird. Unter den zahlreichen Schaltungsschutzkomponenten haben TVS-Transistoren (Transient Voltage Suppressor) aufgrund ihrer einzigartigen Eigenschaften und Anwendungen große Aufmerksamkeit auf sich gezogen. In diesem Artikel wird die Bedeutung von TVS-Transistoren für den Schaltkreisschutz untersucht.
Die Grundfunktion eines TVS-Transistors besteht darin, Schaltkreise vor transienten Spannungen zu schützen. Transiente Spannungen werden typischerweise durch Faktoren wie Blitzschlag, elektrostatische Entladung (ESD) und Stromschalter verursacht, die schwere Schäden an elektronischen Geräten verursachen können. TVS-Transistoren können beim Auftreten einer transienten Spannung schnell leiten, wodurch die übermäßige Spannung auf einen sicheren Bereich begrenzt wird und so nachgeschaltete Schaltkreiskomponenten vor Schäden geschützt werden. Diese schnelle Reaktionscharakteristik macht TVS-Transistoren zu einer unverzichtbaren Komponente im Schaltkreisschutz.
Zweitens ist das Funktionsprinzip eines TVS-Transistors relativ einfach. Unter normalen Betriebsbedingungen befindet es sich in einem hochohmigen Zustand und hat keinen Einfluss auf die Schaltung. Wenn in der Schaltung eine transiente Spannung auftritt, schaltet der TVS-Transistor schnell in einen Zustand mit niedriger Impedanz, wodurch die Überspannung zur Erde oder auf andere sichere Pfade geleitet wird und so empfindliche Komponenten in der Schaltung geschützt werden. Diese Eigenschaft macht TVS-Dioden äußerst flexibel im Schaltungsdesign und ermöglicht den Einsatz in Verbindung mit anderen Schutzkomponenten wie Sicherungen und Leistungsschaltern zur Bildung mehrschichtiger Schutzmechanismen.

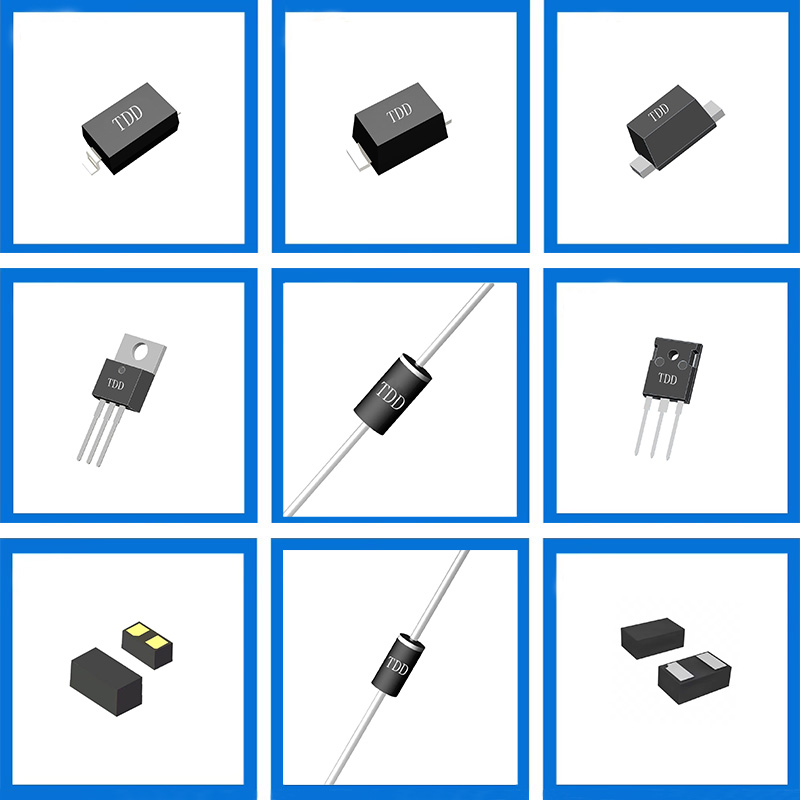

Darüber hinaus gibt es TVS-Dioden in einer Vielzahl von Typen, sodass je nach Anwendungsanforderungen geeignete Modelle ausgewählt werden können. Gängige TVS-Dioden sind unidirektional und bidirektional. Unidirektionale TVS-Dioden eignen sich für Gleichstromkreise, während bidirektionale TVS-Dioden für Wechselstromkreise und Anwendungen geeignet sind, die bidirektionalen Schutz erfordern. Basierend auf Spannungswerten und Leistung können TVS-Dioden auch in Niederspannungs- und Hochspannungstypen unterteilt werden, um den Anforderungen verschiedener Schaltkreise gerecht zu werden. Diese Vielfalt ermöglicht den breiten Einsatz von TVS-Dioden in der Kommunikation, Automobilelektronik, Unterhaltungselektronik und vielen anderen Bereichen.
In praktischen Anwendungen müssen bei der Auswahl einer TVS-Diode mehrere Faktoren berücksichtigt werden, darunter Betriebsspannung, Spitzenimpulsleistung und Reaktionszeit. Durch die Wahl einer geeigneten TVS-Diode wird nicht nur die Schaltung wirksam geschützt, sondern auch die Zuverlässigkeit und Stabilität des Geräts verbessert. Beispielsweise können TVS-Dioden in Kommunikationsgeräten Störungen der Signalübertragung durch elektrostatische Entladungen wirksam verhindern und so die Datenintegrität gewährleisten. In der Automobilelektronik können TVS-Dioden elektronische Geräte an Bord vor Stromschwankungen und transienten Spannungen schützen und so die Fahrzeugsicherheit erhöhen.
Trotz der erheblichen Vorteile von TVS-Dioden beim Schaltkreisschutz müssen ihre Einschränkungen beim Entwurf berücksichtigt werden. TVS-Dioden haben eine begrenzte Überlastfähigkeit und eine anhaltende Überspannung kann zu ihrem Ausfall führen. Daher müssen Anzahl und Typ der TVS-Dioden beim Schaltungsentwurf sorgfältig ausgewählt werden. Darüber hinaus muss bei der Auswahl von TVS-Dioden deren Einfluss auf die Schaltungsleistung berücksichtigt werden. Zu große TVS-Dioden können zu zusätzlicher Kapazität führen und die Signalübertragungsgeschwindigkeit beeinträchtigen.
Zusammenfassend lässt sich sagen, dass TVS-Dioden eine entscheidende Rolle beim Schaltkreisschutz spielen. Sie unterdrücken wirksam transiente Spannungen, schützen empfindliche Komponenten in Schaltkreisen und verbessern die Zuverlässigkeit und Stabilität von Geräten. Mit der kontinuierlichen Weiterentwicklung der elektronischen Technologie werden die Anwendungsbereiche von TVS-Dioden immer breiter und werden zu einem unverzichtbaren und wichtigen Bestandteil des modernen Schaltungsdesigns. In zukünftigen elektronischen Geräten wird der geeignete Einsatz von TVS-Dioden eine robustere Garantie für den Schaltkreisschutz bieten.
